50 t Teleskopkran Telekran SENNEBOGEN 653 E Raupe, Heben, Bewegen von schweren Lasten auf engen Baustellen, Wartung von Singapurs Abwasserkanalsystem
텔레스코픽 크레인을 활용한 하수관거 정비 하수도 시스템의 유지보수
12.05.2021Singapore작성자: Jason Ang & Benjamin Burkhardt

싱가포르에서 하수관 유지보수에 사용되는 50t 텔레스코픽 크레인

유연성, 강도, 운전 편의성 등을 두루 갖춘 텔레스코픽 크롤러 크레인은 특히 공정 진행 속도가 빠른 고난도 작업 현장에서 눈부신 성능을 입증하고 있습니다. 이러한 장비는 픽 앤 캐리 방식의 작업에 이상적입니다. 건설 현장의 제한적인 공간 내에서 중량물을 들어 올리고 이동하고 배치하는 용도로 텔레스코픽 크롤러 크레인을 활용하고 있는 회사들이 갈수록 늘고 있습니다.

유연하고 빠르며 효율적입니다. SENNEBOGEN 653 E 텔레스코픽 크롤러 크레인은 특유의 강력한 언더캐리지 견인력으로 험난한 지형도 문제없도록 설계되었습니다. 해당 장비는 간편하게 이동하여 배치할 수 있으며, 좁은 공간에서도 몇 분 안에 작업 준비가 완료됩니다. 또한 653 E는 정숙하게 작동하므로 소음 수준이 우려되는 지역에서의 건설 프로젝트에 이상적입니다. 653 E 텔레스코픽 크롤러 크레인에 탑재된 뛰어난 기능들은 Presscrete Engineering Pte Ltd가 싱가포르의 심층 터널 하수도 시스템(DTSS) 유지보수 공사를 위해 이 고성능 크레인을 도입하기로 한 것에 대해 성능으로 보답했습니다.

폐수 터널 시스템의 원활한 작동을 보장하는 유지보수 작업

DTSS는 산업시설, 가정, 기업 등에서 사용한 물의 수집, 처리, 재생, 폐기를 통해 섬나라 싱가포르의 깨끗한 물 수요를 장기적으로 충족하기 위해 싱가포르 공공 인프라 관리위원회(PUB)에서 개발을 진행 중인 대규모 종합 프로젝트입니다. 싱가포르 동부 지역을 대상으로 하는 프로젝트 1단계는 2008년에 이미 완공되었습니다. 현재는 1단계 하수도를 싱가포르 남부 및 서부 지역과 연결하는 2단계 공사가 진행 중이며, 계획된 준공 시점은 2025년입니다. Presscrete Engineering Pte Ltd는 1987년부터 싱가포르와 인접 지역에서 전문 엔지니어링 서비스를 제공해 왔으며, 지반 공학, 터널링 및 토목/특수 공학 등의 서비스에 특화되어 있습니다. Presscrete는 그간 축적한 전문성을 인정받아 DTSS 1단계 공사의 유지보수를 맡게 되었습니다. 하수 고속도로가 탈 없이 운영되려면 매년 유지보수 공사가 필요합니다.

비좁은 공간, 빡빡한 작업 일정, 소음 수준 규제

총길이가 100km를 넘어서는 DTTS 시스템은 주요 도로망 아래를 지나가므로, 정비 작업의 난이도가 매우 높을 수밖에 없습니다. 유지보수 공사를 진행할 때는 링크 하수관, 심층 터널 및 산업용 터널로 구성된 DTTS 관로 시스템 전체 구간에서 인력, 자재 및 장비를 들어 올리고 이동시키는 작업이 필요합니다. 비좁은 공간, 빡빡한 작업 일정, 소음 수준 규제, 복잡하게 중첩된 지하 인프라와 같은 현장 조건은 Presscrete Engineering이 극복해야 하는 수많은 장애물 중 일부에 불과합니다.

SENNEBOGEN 653 E 텔레스코픽 크롤러 크레인은 바로 이곳에서의 작업에 투입되어 놀라운 성능을 발휘했습니다. 최대 50톤의 인양 용량에 나란히 작동하는 2개의 중하중 호이스팅 윈치를 탑재한 해당 장비는 맨 케이지, 미니 굴삭기, 유지보수 작업을 위한 배수관 등의 강하 작업을 안전하게 수행할 수 있습니다. 또한 SENNEBOGEN 653 E의 분리형 엔진 마운트와 방음장치 덕분에 정숙한 운전이 가능하며, 2000/14/EC 표준에 부합하는 음압 수준을 유지할 수 있습니다. 하중이 걸린 상태에서도 9.4m에서 최대 30.4m까지 텔레스코프가 가능한 강력한 풀파워 붐은 어떤 건설 현장에서도 유연하게 활용될 수 있습니다. 텔레스코픽 크롤러 크레인은 로우 로더에 실어 운반하기 용이하고, 기본적으로 하적 직후 곧바로 작업 투입이 가능합니다.

50 t Teleskopkran SENNEBOGEN 653 E Raupe, Heben, Bewegen von schweren Lasten auf engen Baustellen, Wartung von Singapurs Abwasserkanalsystem
좁은 공간도 거뜬히 소화하는 장비: SENNEBOGEN 653 E 모델이 싱가포르 지하의 대규모 하수 고속도로의 유지보수를 지원하기 위해 복잡하게 중첩된 지하 인프라가 존재하는 주요 도로 바로 옆에서 작업 중입니다. 이 비좁은 건설 현장에서 텔레스코픽 크롤러 크레인은 중요한 핸들링 작업을 담당합니다.

운전기능사와 신호수 간의 팀워크를 요하는 작업

50 t Teleskopkran SENNEBOGEN 653 E Raupe, Heben, Bewegen von schweren Lasten auf engen Baustellen, Wartung von Singapurs Abwasserkanalsystem

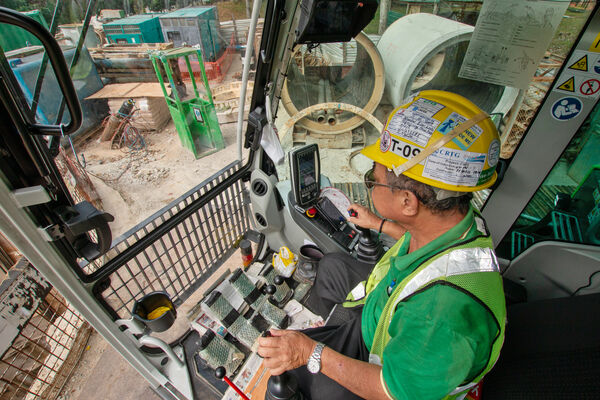

최대의 시야 확보로 향상된 안전: SENNEBOGEN Maxcab은 운전기능사 청홍휘(Cheong Hong Hwee) 씨에게 작업 영역에 대한 최상의 시계를 제공하여 자재를 빠르고 정확하며 안전하게 이동시킬 수 있도록 도와줍니다.

작업을 진행하는 동안 지하에 매립되어 있는 전력 케이블 및 송수관 등과 같이 여러 겹으로 중첩된 지하 인프라를 피해서 돌아다니기 위한 운전기능사와 신호수의 노하우와 서로 간의 팀워크 역시 중요한 해결 과제입니다. SENNEBOGEN 653 E에 탑재된 전자 보조장비와 뛰어난 제작 품질은 인양 작업 시 안정성을 크게 높여주므로, 운전기능사는 장비에 전적으로 의존하면서 신호수와 현장 내 주변 환경에 주의를 더 집중할 수 있게 됩니다. 운전 편의성을 더욱 향상시키는 요소로, 캐빈에는 슬라이딩 도어와 넓은 도어 개구부가 있어 탁 트인 파노라마 뷰가 제공됩니다. 푸시 버튼과 스위치를 포함하여 인체공학적으로 설계된 콘솔과 조종간은 최적화된 제어반을 통해 모두 편리하게 조작이 가능합니다.

크레인 운전기능사인 청홍휘 씨는 다음과같이 강조합니다. “SENNEBOGEN 653 E는 지금까지 제가 사용해 본 크롤러 크레인 중 가장 견한 모델입니다. 덕분에 인양 작업을 수행하는 데 있어 그 어느 때보다 자신감이 생겼습니다.”
